分享注塑模具冷卻經驗-永豐標準

更新日期：2018-05-16 20:39:03

優化水路結構可以提高開模周期,從而提高生產效率。

很多客戶經常會提到冷卻水路問題，永豐模具總結國內并結合國外多年（汽車注塑模具，家電注塑模具）設計經驗總結出自己一套設計標準。如下：

冷卻水路設計要點：

盡最大努力保證模具的熱平衡，使模具各部位溫度均勻．

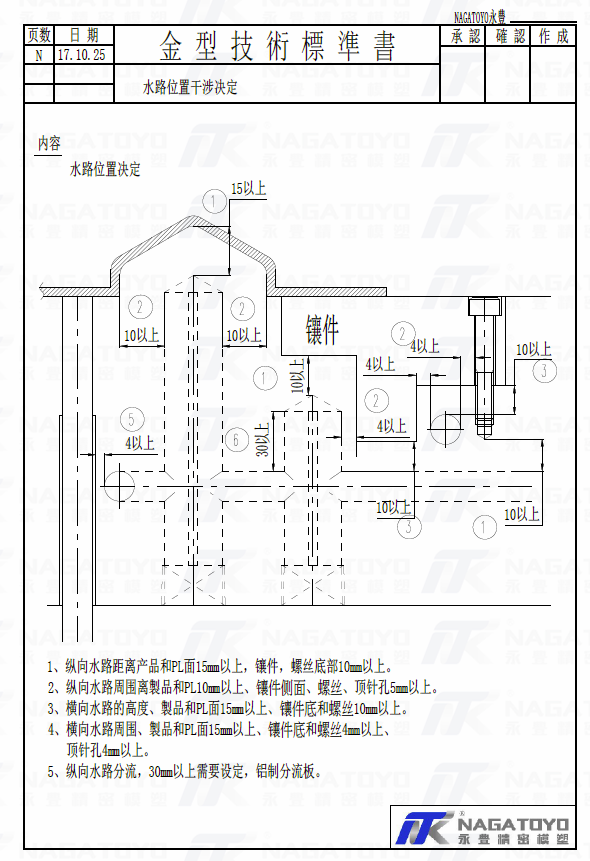

冷卻水孔位置：

１.冷卻水離塑料件位置盡量相等，距離10-15mm較為合宜。

2.水孔不宜靠近溶膠最后溶解的地方。

3.水路的水管盡量避免與模具上的其他結構（例如：頂桿、司筒、斜頂、小鑲件、側邊抽芯、定距分型結構）發生干涉

4.定模鑲件的運水位置盡量接近膠位，對于小型模具，動模鑲件冷卻水路盡量走外圈，大型模具的話，水路需要多層設計。

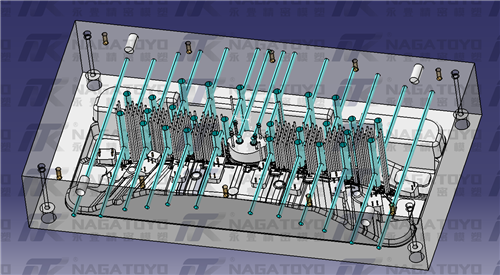

成功案例：

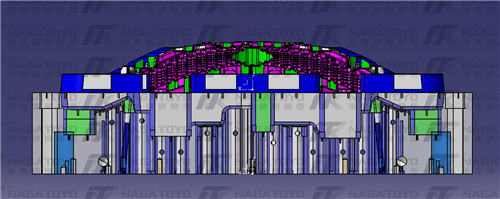

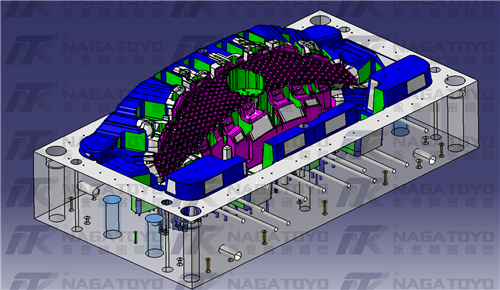

某汽車品牌注塑模具格柵
